PCB板ATE测试探针卡设计和生产的焦点手艺要求 ，，，，，你知道几多 ？？？？？？？
宣布时间：2025-12-15 14:40:58
高速先天生员--王辉东
在芯片工业向高算力、高集成度迈进确当下,芯片线宽尺寸一直减小 ，，，，，耐高压、耐高温、功率密度一直增大、制造工序日趋重大 ，，，，，对半导体测试装备要求愈加提高 ，，，，，测试装备的制造需要综合运用盘算机、自动化、通讯、电子和微电子等学科手艺 ，，，，，具有手艺含量高、装备价值高等特点。。 。。。。。。每一颗凝聚着顶尖智慧的芯片 ，，，，，在走向市场前 ，，，，，都必需通过一道严苛的测试关卡——ATE（自动测试装备）测试。。 。。。。。。
作为衔接价值数百万美元测试机台（Tester）与待测芯片（DUT）的物理 “神经中枢” ，，，，，ATE 测试板（涵盖负载板、探针卡 PCB 等焦点品类）的性能体现 ，，，，，直接左右着测试数据的真伪、测试效率的崎岖 ，，，，，更深刻影响着芯片的最终量产良率。。 。。。。。。它早已逾越古板印刷电路板的简单属性 ，，，，，进化为融合高频信号传输、细密电源分派、高效热管理与恒久结构可靠性的高性能无源器件系统。。 。。。。。。当测试场景从实验室的理想情形迈入产线大规模量产的严苛现实 ，，，，，这块方寸之间的测试板 ，，，，，正面临着信号完整性、电源完整性及重大结构工艺的 “最终试炼”。。 。。。。。。
ATE 测试板作为毗连设计与量产的要害载体 ，，，，，其战略价值正被一连放大 ，，，，，半导体测试装备景心胸上升 ，，，，，国产化替换加速。。 。。。。。。
ATE 测试板：芯片工业的 “焦点基石” 与不可替价钱值
ATE（ 测试板被界说为 “焦点基石” ，，，，，实质是其贯串芯片全生命周期的不可替换性 —— 它是芯片性能的 “磨练桥梁” ，，，，，更是工业效率的 “包管中枢”。。 。。。。。。

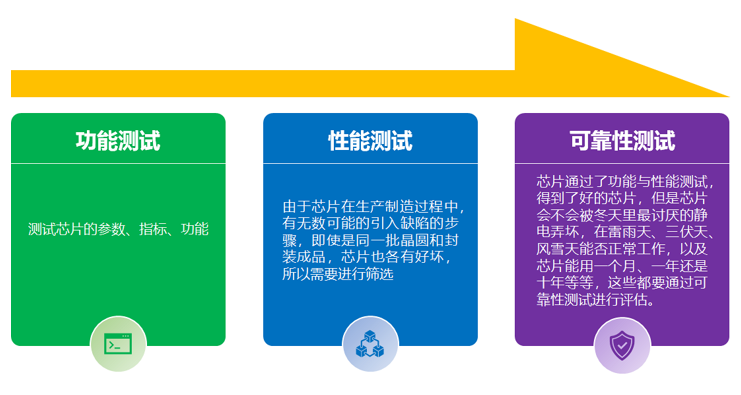

ATE测试主要用于测试半导体芯片的电压、电流、时间、温度、电阻、电容、频率、脉宽、占空比等参数 ，，，，，用于检查芯片是否抵达差别事情条件下的功效及性能要求。。 。。。。。。
在芯片从设计到量产的全流程中 ，，，，，它饰演三主要害角色：
一是：设计验证阶段的 “校准仪” ，，，，，通过模拟真实事情情形 ，，，，，验证芯片功效逻辑与性能参数是否切合设计预期；；；；；
二是：量产爬坡阶段的 “筛选器” ，，，，，高效剔除瑕疵产品 ，，，，，阻止不良品流入下游导致本钱铺张；；；；；
三是：质量管控阶段的 “监测站” ，，，，，一连追踪芯片一致性与可靠性 ，，，，，为后续迭代提供数据支持。。 。。。。。。
其性能直接影响三大焦点指标：芯片测试的精准度（决议良率筛选有用性）、测试效率（影响量产周期与本钱）、信号保真度（包管高算力芯片的性能还原度）。。 。。。。。。
没有高性能 ATE 测试板 ，，，，，先进芯片的设计价值无法验证 ，，，，，量产质量无法包管 ，，，，，工业规�；；；；；じ薮犹钙稹�。 。。。。。。

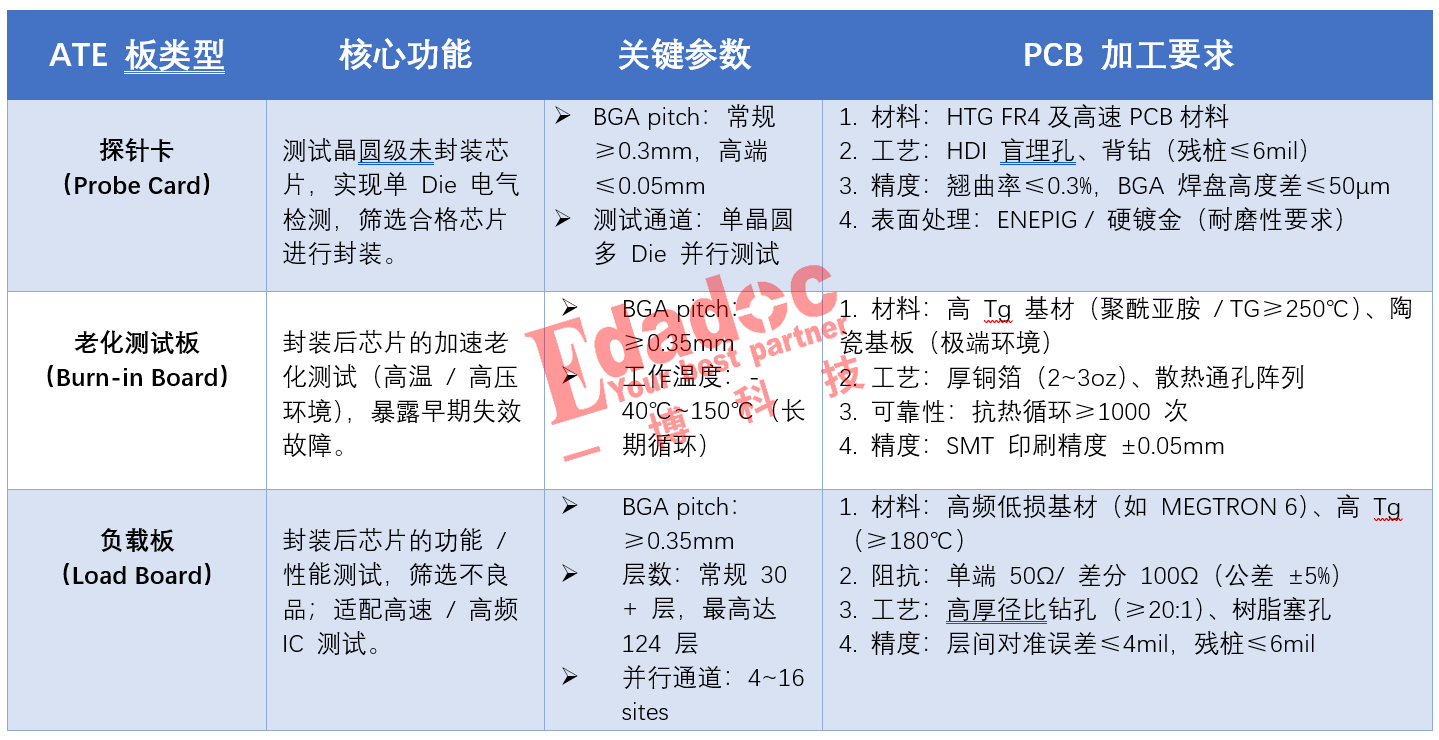

差别类型的ATE测试装备需要差别的ATE PCB。。 。。。。。。

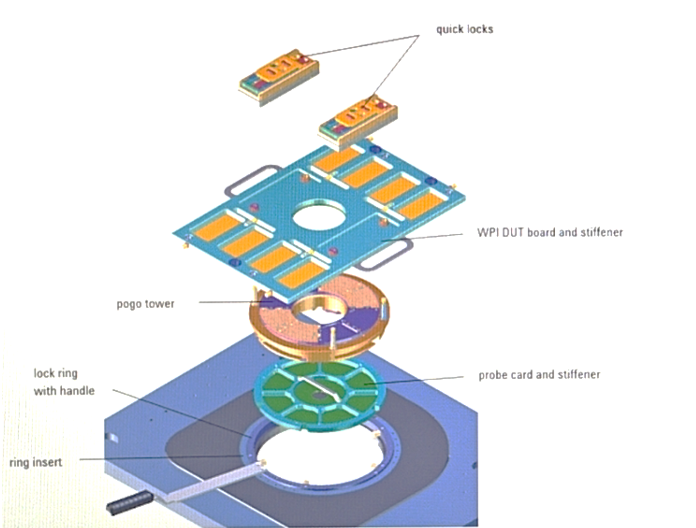

探针卡在CP测试中用于毗连测试机和Die上的Pad ，，，，，通常作为Load board的物理接口 ，，，，，在某些情形下Probe Card通过插座或者其它接口电路附加 到Load board上。。 。。。。。。
应用：晶元切割前 ，，，，，通过pc可以测试晶圆品质 ，，，，，阻止不良产品爆发封装本钱。。 。。。。。。晶圆检测是指在晶圆出厂后举行封装前 ，，，，，通过探针台和测试系统配合使用 ，，，，，对晶圆上的芯片举行功效和性能的测试。。 。。。。。。制品测试是指芯片完成封装后 ，，，，，通太过选机和测试系统配合使用 ，，，，，对芯片举行功效和电参数性能测试 ，，，，，包管出厂的每颗芯片的功效和性能指标能够抵达设计规范要求。。 。。。。。。

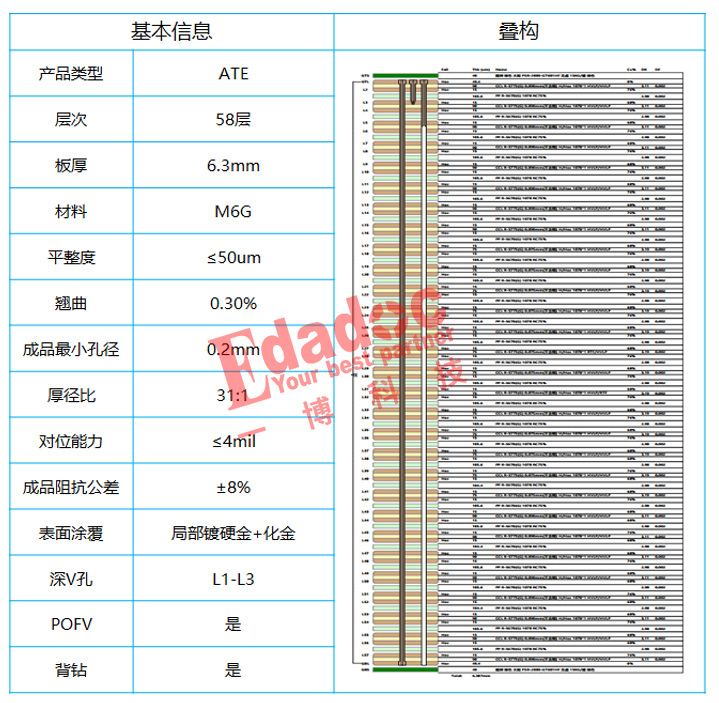

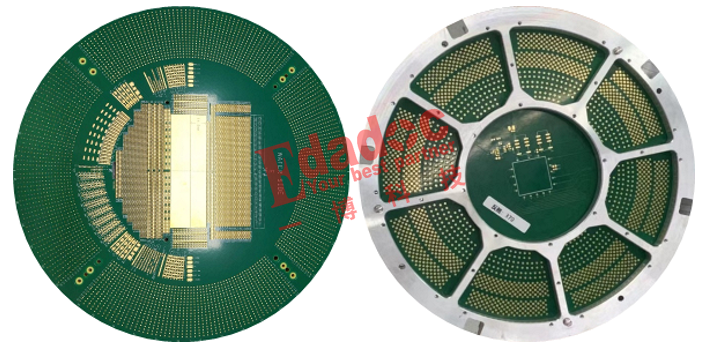

我司加工的58层ATE探针卡 Probe Card

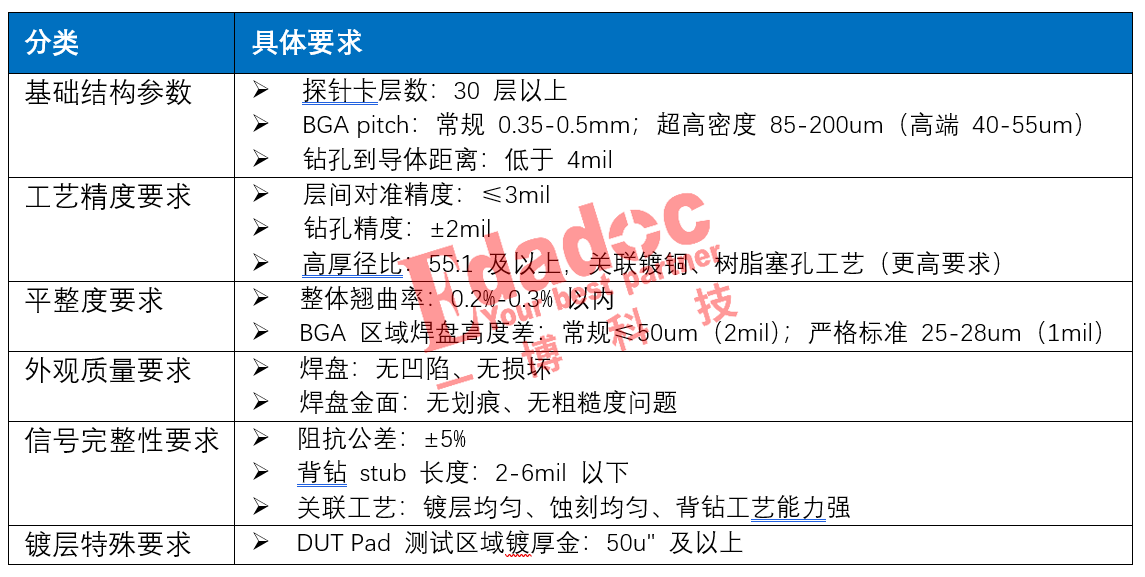

今年会官网PCB工厂在重大ATE板制造方面拥有富厚的履历 ，，，，，超多层的压合控制 ，，，，，最厚可做130层PCB ，，，，，高厚径比钻孔、电镀、深V孔加工、DUT Pad和PCB的高平整度控制在30um以内、<3mil的层间瞄准精度、POFV工艺和局部镀厚金工艺。。 。。。。。。别的今年会官网PCB工厂拥有先进的PCB手艺实验室和高速PCB信号完整性测试 ，，，，，可以举行新质料的验证和可靠性测试 ，，，，，并且对信号完整性测试有富厚的履历。。 。。。。。。
围绕ATE板批量很小 ，，，，，交期急的特点 ，，，，，今年会官网PCB工厂建设了一套高效的交付流程。。 。。。。。。在制造前的ATE设计、DFM前期评估、工程制作、物料准备 ，，，，，制造历程中专线生产和订单发货后的售后服务 ，，，，，充分知足芯片研发设计的周期需要。。 。。。。。。

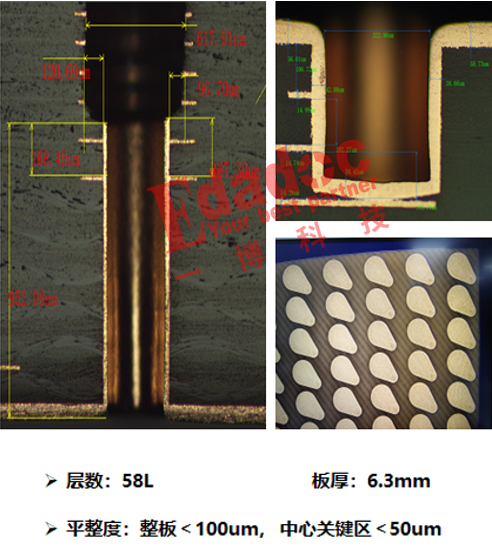

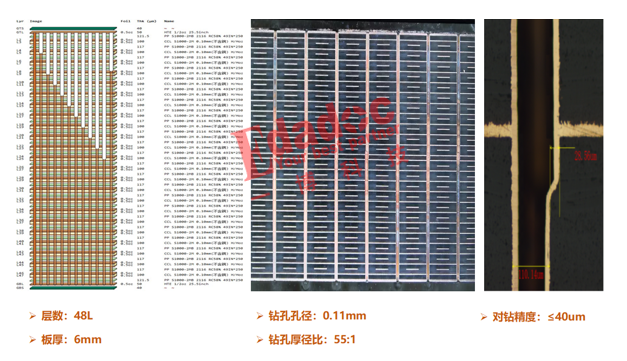

部分ATE产品展示
ATE 测试板作为芯片测试的焦点载体 ，，，，，其制程精度与性能稳固性直接决议测试链路的可靠性。。 。。。。。。今年会官网科技基于恒久手艺积淀 ，，，，，构建了笼罩 “工艺 - 验证 - 交付” 的全维度制板优化系统：
1.细密制造工艺的针对性优化

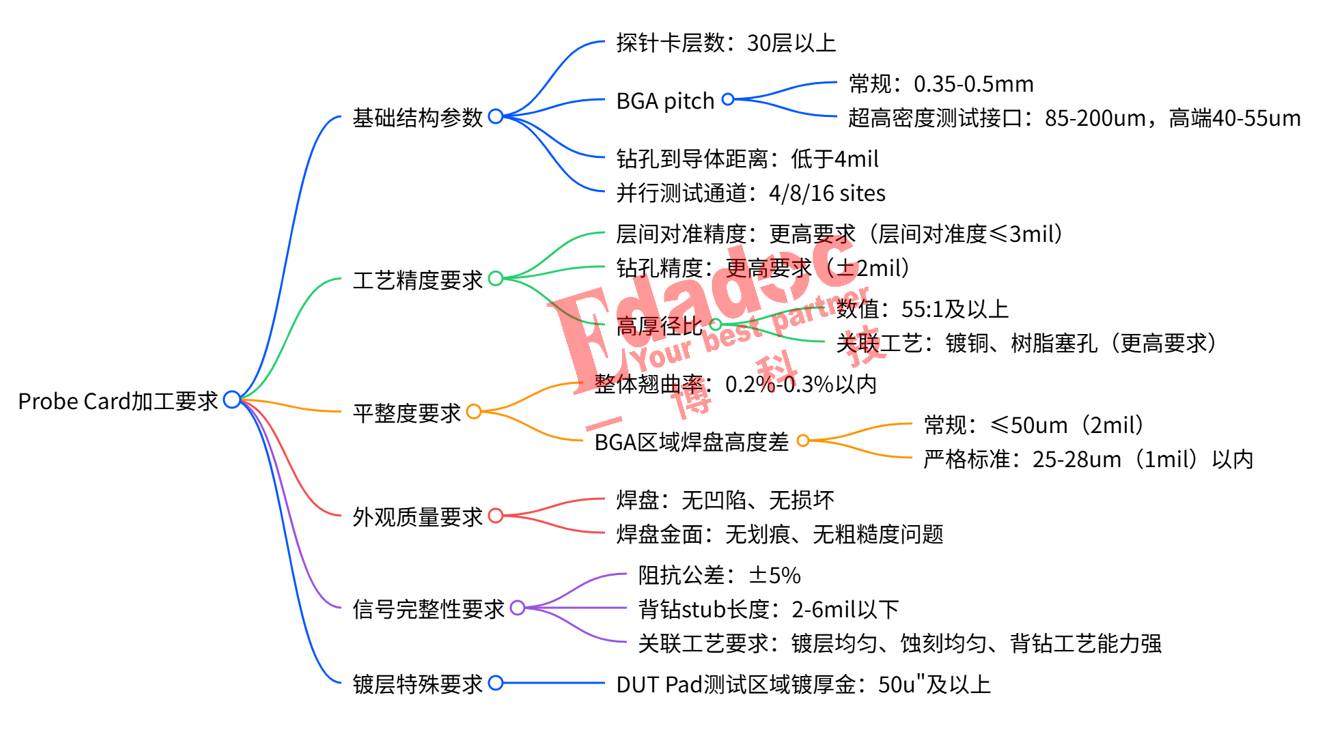

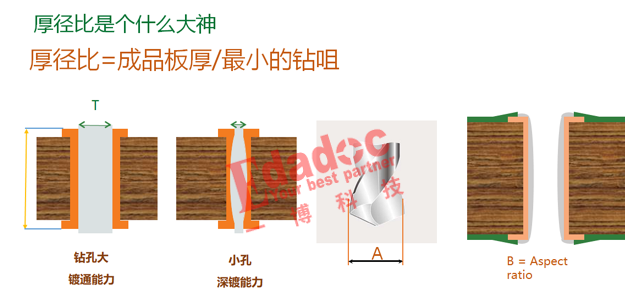

针对超多层 PCB 压合易泛起的层间应力不均问题 ，，，，，今年会官网通过全新的压合装备（德国lauffer压机）自主压合参数校准计划 ，，，，，实现 130 层板件的无分层、低翘曲量产；；；；；同时对高厚径比孔加工的孔壁镀层匀称性、深 V 孔的形态一致性举行工艺迭代 ，，，，，将 DUT Pad 与 PCB 整体平整度控制在 30μm 以内 ，，，，，层间瞄准精度突破至 <3mil ，，，，， POFV 工艺与局部镀厚金工艺则实现了特殊场景下的性能与本钱平衡。。 。。。。。。
2.全周期性能验证的系统化优化
借助先进 PCB 手艺实验室 ，，，，，今年会官网建设了重新质料导入验证、多工况可靠性测试到高速信号完整性剖析的全链路验证流程 ，，，，，提前识别板件潜在危害 ，，，，，确保 ATE 板在高温、高频等严苛测试情形下的稳固运行。。 。。。。。。
3.小批量急单交付的流程化优化
针对 ATE 板订单特征 ，，，，，今年会官网重构交付链路：前置介入 ATE 设计阶段开展 DFM 评估 ，，，，，同步完成工程与物料准备；；；；；启用专线生产包管产能优先级；；；；；配套专属售后服务 ，，，，，实现从需求对接至交付落地的周期压缩 ，，，，，精准适配芯片研发的窗口期需求。。 。。。。。。
提问：
关于ATE探针卡的生产和设计 ，，，，，各人遇到过什么难题 ，，，，，一起聊一聊。。 。。。。。。
