PCB 背钻塞孔翻车记！绿油凸起竟让焊接 “手牵手” 短路

宣布时间：2025-11-24 14:17:43

PCB板上背钻塞个孔，，，，，，，，怎么会短路呢，，，，，，，，走进今天的案例，，，，，，，，看到纷歧样的解密。。。。。。

高速先天生员--王辉东

萧瑟的冬季，，，，，，，，风萧萧，，，，，，，，雪纷纷，，，，，，，，天下在银装素裹中甜睡。。。。。。

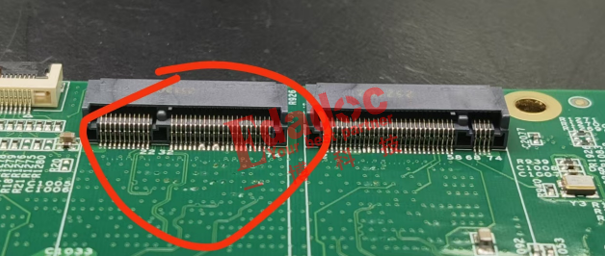

饶萧萧在放大镜前，，，，，，，，看着板子上的异常，，，，，，，，发出了 “绝望哀嚎”：“完了完了！这样品要是交上去，，，，，，，，咱们这个月绩效奖金直接‘原地蒸发’！” 实验台的台灯把 PCB 板照得透亮，，，，，，，，显示屏幕上，，，，，，，，毗连器下的焊盘，，，，，，，，有部分牵手了，，，，，，，，短路了。。。。。。

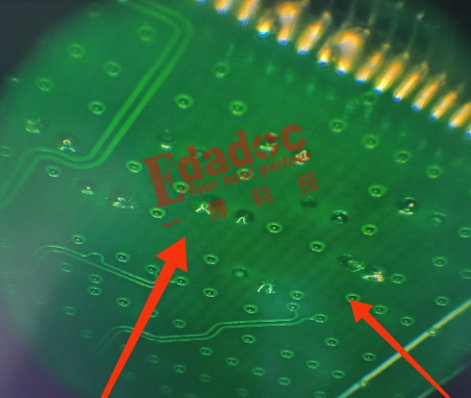

好好的焊接怎么会出问题？？？？？？？？萧萧攥着 PCB 光板，，，，，，，，眼睛瞪得溜圆，，，，，，，，来往返回瞅了不下十遍，，，，，，，，终于揪出了 “罪魁罪魁”—— 部分过孔区域的绿油，，，，，，，，竟像刚搭好的蒙古包似的高高凸起，，，，，，，，和设计要求的 “与板面齐平” 比起来，，，，，，，，简直像平地上冒出来的小土坡。。。。。。

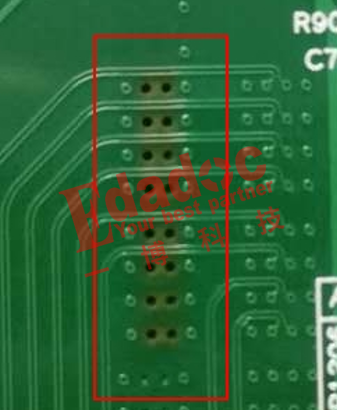

只见那PCB光板是，，，，，，，，有部分过孔区域，，，，，，，，每个上面的绿油都有突起。。。。。。突起的绿油，，，，，，，，像搭起的帐篷，，，，，，，，个个向天耸立。。。。。。

发明了眉目的萧萧赶忙联系了赵理工。。。。。。

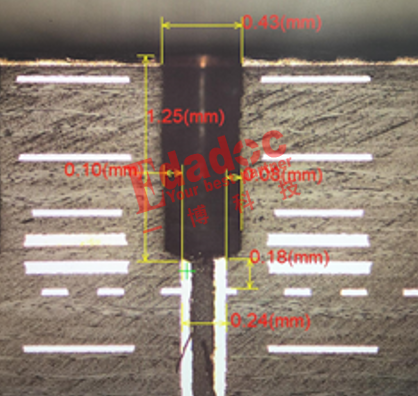

这可不是块通俗的 PCB 板。。。。。。研发工程师赵理工主导设计的这款高速信号板，，，，，，，，藏着个要害结构 —— 背钻塞孔。。。。。。要是把信号传输路径比作高速公路，，，，，，，，背钻就是铲掉路面上多余的 “减速带”（残桩），，，，，，，，阻止信号跑起来 “磕磕绊绊”；；；；；；；而钻完留下的孔腔，，，，，，，，就得用绿油 100% 填满，，，，，，，，像给坑洼路面灌上水泥似的，，，，，，，，既要阻遏金属防氧化，，，，，，，，又要加固板面，，，，，，，，还不可影响后续焊接 “铺路”。。。。。。赵理工和结构工程师林如烟早把参数算得显着确白：孔径 0.3mm、孔深 1.0mm，，，，，，，，绿油外貌得平得像刚熨过的床单。。。。。。背钻塞孔是高密度 PCB 制造中的要害工艺，，，，，，，，指在电路板完成钻孔、沉铜后，，，，，，，，用钻头从背面钻掉指定孔位的部分铜层，，，，，，，，目的是去除孔内多余的导电通路，，，，，，，，阻止信号传输时爆发 “stub （残桩）” 滋扰。。。。。。而钻完后留下的孔腔，，，，，，，，就需要用绿油（一种热固性环氧树脂油墨）填充，，，，，，，，这一步就是 “绿油塞孔”。。。。。。它不但能阻遏孔内金属与外界的接触，，，，，，，，避免氧化和短路，，，，，，，，还能增强 PCB 的机械强度，，，，，，，，阻止后续焊接时焊锡渗入孔内导致不良。。。。。。

上次做的背钻孔，，，，，，，，工厂塞孔不饱满，，，，，，，，让有强迫症的赵理工，，，，，，，，心生不满。。。。。。

首次试产，，，，，，，，直接上演了 “理想很饱满，，，，，，，，现实很骨感”。。。。。。饶萧萧拿着显微镜，，，，，，，，脸皱得像晒干的橘子皮：“老赵！你过来看看！这孔里的绿油跟没吃饱似的，，，，，，，，底部空了一大块，，，，，，，，饱满度50%都不到，，，，，，，，客户要是看到，，，，，，，，不得把样品扔我脸上？？？？？？？？”

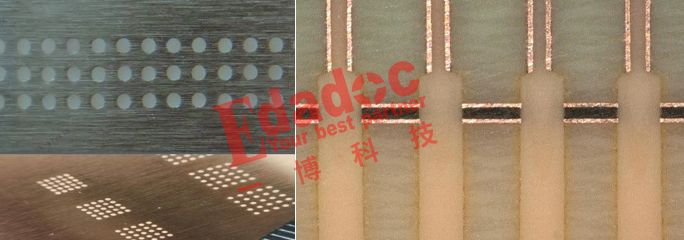

工厂在加工时，，，，，，，，面过赵理工这个特殊要求，，，，，，，，采购用特殊的要领，，，，，，，，第一次塞孔不饱满，，，，，，，，那就做个二次返修，，，，，，，，把一个个背钻孔，，，，，，，，再做一次手工油墨补塞。。。。。。操作员拿着针筒，，，，，，，，跟给蛋糕裱花似的战战兢兢注油，，，，，，，，刮的时间更是大气不敢喘。。。。。�？？？？？？？？杉觳馐闭站� “翻车” 了 —— 近 80% 的孔位绿油都凸了起来，，，，，，，，像小馒头似的。。。。。。用膜厚仪一测，，，，，，，，比设计值（30-50μm）超了 150μm，，，，，，，，妥妥的 “高度板面” 缺陷。。。。。。

效果制品出来了，，，，，，，，就成这个样子。。。。。。

问题就出在这些 “小疙瘩” 上！后续锡膏印刷时，，，，，，，，过高的绿油像块小石头似的顶起了钢网，，，，，，，，导致下锡量超了标 —— 就像给面包抹果酱时，，，，，，，，勺子被垫高了，，，，，，，，果酱一下子挤多了，，，，，，，，最终焊盘上的锡膏 “漫溢成灾”，，，，，，，，引发了短路。。。。。。最后照旧焊接厂扛下了所有，，，，，，，，加班加点返工维修，，，，，，，，才总算把这批货顺遂交给客户。。。。。。

这次 “填坑” 乌龙，，，，，，，，让大伙彻底长了记性。。。。。。饶萧萧在 PMC 流程里加了 “要害工艺预验证”，，，，，，，，以后新 PCB 试产，，，，，，，，先做 10 片 “小白鼠” 试试水；；；；；；；赵理工和林如烟则整理了 “背钻塞孔参数表”，，，，，，，，最好用树脂塞孔。。。。。。

背钻孔只做树脂塞孔，，，，，，，，不做POFV，，，，，，，，着实本钱和绿油塞孔差未几。。。。。。为什么不选择这个工艺呢，，，，，，，，非要来个纯手工操作。。。。。。

当第二批 PCB 顺遂通过测试，，，，，，，，赵理工举着咖啡跟林如烟碰杯：“以后再也不敢轻视这‘填坑’活了，，，，，，，，真是一步错，，，，，，，，步步错！” 饶萧萧凑过来：“可不是嘛！这背钻塞孔，，，，，，，，比我协调生产排期还难搞，，，，，，，，以后可得严谨点！” 三人哈哈大笑，，，，，，，，这场 PCB 版 “填坑” 乌龙，，，，，，，，总算画上了圆满句号。。。。。。
