明知故问？？？ ？？？？？？ ？？？高速AC耦合电容挨得很近， ，， ，，，串扰会不会很大……
宣布时间：2025-07-21 17:18:20
高速先天生员-- 黄刚

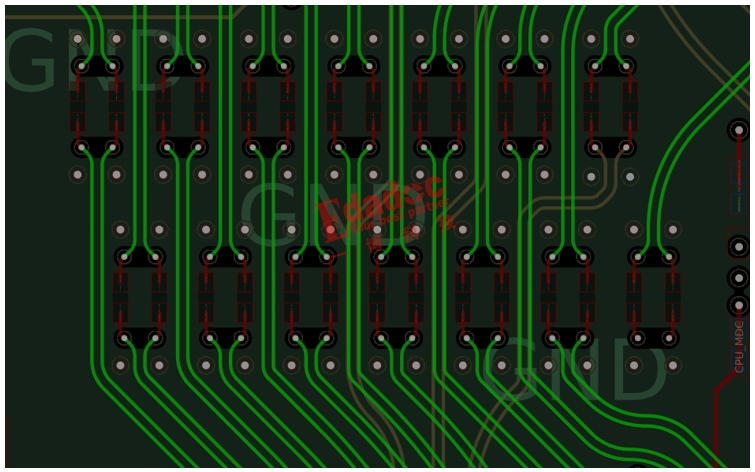

做过类似CPU服务器板PCB设计的朋侪都知道， ，， ，，，CPU与CPU之间会有许多许多对高速互连的走线， ，， ，，，也就是许多圈内人称为Interlaken的走线。。。。。。你说这一大把互联的高速信号对数多也就算了， ，， ，，，要害是每一对都需要在外面串上交流（AC）耦合电容。。。。。。虽然， ，， ，，，我们知道原理上来说是需要的（至于为什么， ，， ，，，可以翻翻之前高速先生的文章哈， ，， ，，，内里啥都有说�。。。。。。�， ，， ，，，可是现实操作起来都会让设计工程师很是的厌恶， ，， ，，，需要有一片较量空的位置来把它们塞进去摆好， ，， ，，，就像下面这样哈。。。。。。

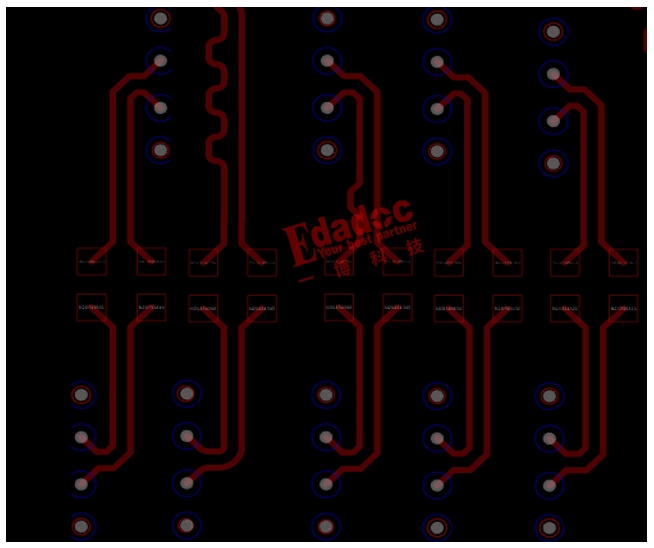

见多识广的高速先生以为上面的电容着实算摆的很宽松了， ，， ，，，换言之就是设计工程师处置惩罚起来的难度已经不是很大了。。。。。。再看看下图？？？ ？？？这个距离是不是逐步的让你们以为恐惧了？？？ ？？？
恐惧？？？ ？？？恐惧啥呢， ，， ，，，那虽然是各人都会担心对与对之间的串扰啊， ，， ，，，在知足物质生涯之后（能塞到PCB板之后）， ，， ，，，一定要逐步最先注重精神生涯了！鉴于有不少的粉丝， ，， ，，，包括公司设计部的同事都来问过Chris这个问题：究竟电容之间摆多近信号的串扰能够被接受�。。。。。�？？？ ？？？Chris不忍心每次都跟他们说“这要看你高速信号跑得速率来定”这句万能说辞， ，， ，，，于是在项目忙到腾飞的时间也偷个闲来建个模子验证下， ，， ，，，给各人第一手的量化数据哈！

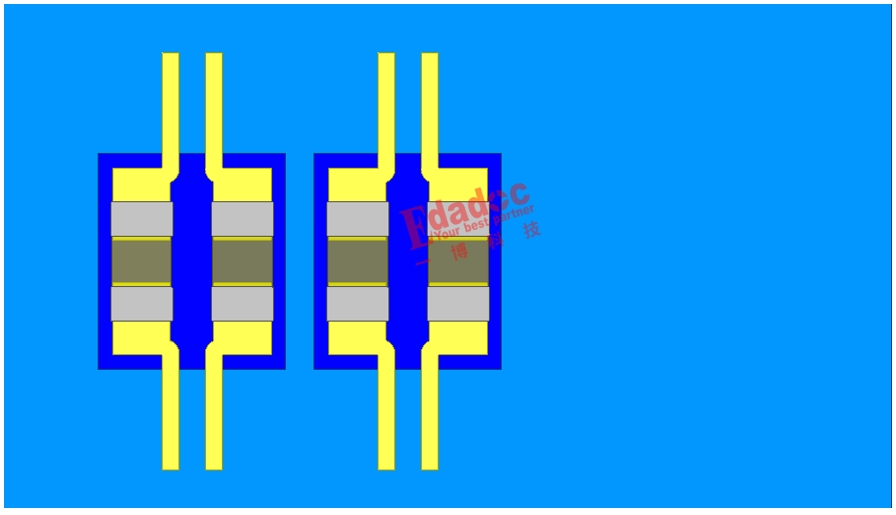

行吧， ，， ，，，为了各人能有更直观的熟悉， ，， ，，，加就加吧。。。。。。Chris用现在较量通用的0402电容来建模验证。。。。。。建设一个初始的3D模子就像下面这样哈：

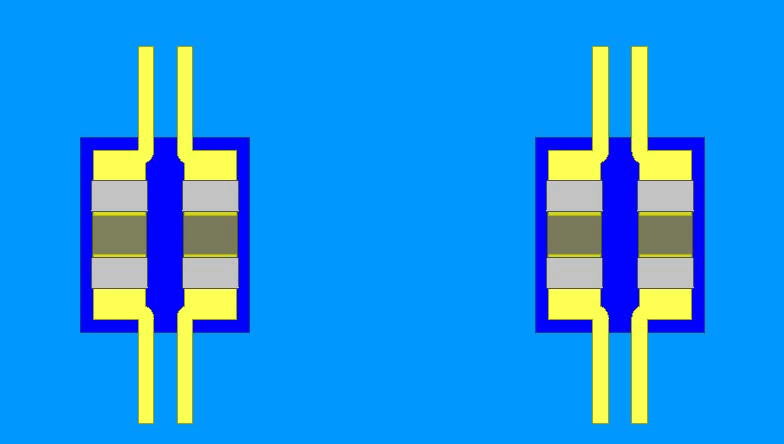

也就是两对0402高速信号的AC耦合电容的模子， ，， ，，，我们来研究差别距离下他们的串扰巨细， ，， ，，，这也就是为什么模子的右边要留那么多空间的缘故原由咯。。。。。。由于我们可以改变这两对电容之间的距离， ，， ，，，来一直的举行扫描， ，， ，，，看看差别距离下的串扰效果哈！动态的效果就像下面这样了， ，， ，，，距离从远到近的转变情形。。。。。。
虽然， ，， ，，，一最先不可能完全挨在一起的嘛， ，， ，，，能预计你也不敢吧， ，， ，，，哈哈。。。。。。以是我们最小从这个距脱离始扫描， ，， ，，，我们把这个距离看成0mil的初始值！预计这个距离应该是你们敢放的最近的距离了吧？？？ ？？？这个时间的距离或许25mil， ，， ，，，指的是焊盘到焊盘的gap巨细。。。。。。

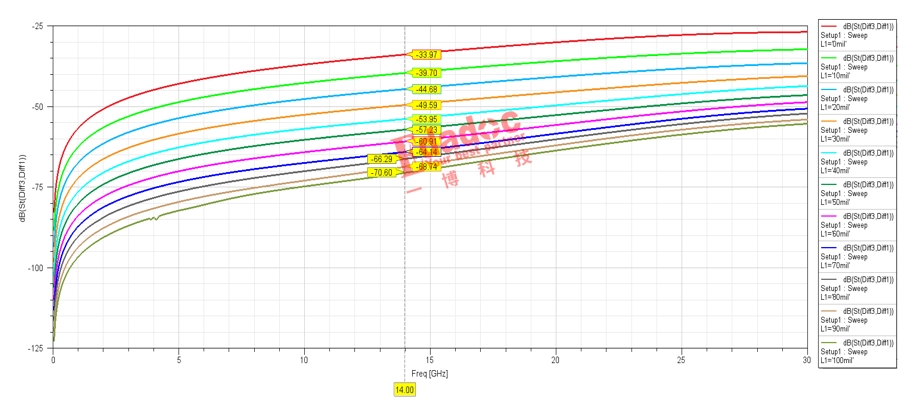

今天文章最主要的一张图来了哈， ，， ，，，那就是差别距离下的电容对间的串扰值， ，， ，，，如下所示：
可以看到0mil就是代表这上图的谁人初始的距离， ，， ，，，在我们各人做得较量多的28Gbps高速信号这个情形下， ，， ，，，基频在14GHz串扰或许33dB的样子， ，， ，，，虽然拉开到100mil那么远之后串扰直线下降到70dB这个很是很是理想的值了。。。。。。虽然Chris盲猜大大都的你们也真是没有那么多空间能把两对电容拉到100多mil的gap吧。。。。。。那究竟拉大到几多才合适呢？？？ ？？？这个就看各人对裕量的清静感认知了， ，， ，，，虽然也看差别高速信号的裕量了。。。。。。在28Gbps的高速信号中， ，， ，，，Chris以为50dB是一个还不错的门槛。。。。。。对应到上面的仿真效果， ，， ，，，也就是橙色的那一条曲线， ，， ，，，或许30mil， ，， ，，，加上初始的25mil， ，， ，，，也就是55mil的焊盘gap。。。。。。也就是或许下面这个距离哈， ，， ，，，各人可以通过模子上的距离来体会下！
无论怎样到最后都需要来个总结是吧？？？ ？？？虽然单简单个模子一定没法笼罩到所有的叠层， ，， ，，，所有的板材类型的case， ，， ，，，可是参考意义Chris以为照旧较量够的， ，， ，，，高速信号一样平常也用高速板材， ，， ，，，这个case也是凭证高速板材来仿真， ，， ，，，列位粉丝不嫌弃的话， ，， ，，，Chris以为都可以大胆的拿去参考参考！虽然若是真的有喜欢挑刺的， ，， ，，，或者是想要很确定自己做的这个板电容串扰多大的粉丝的话， ，， ，，，Chris不说， ，， ，，，各人也知道怎么来帮Chris回覆他们了吧？？？ ？？？
