PCB生产与加工 > PCB加工中的“流胶”究竟是怎么影响阻抗的？？？？？

PCB加工中的“流胶”究竟是怎么影响阻抗的？？？？？

宣布时间：2025-12-08 08:43:08

今年会 | 官方网站 今年会 | 官方网站
高速先生多年的履历总结：若论PCB加工历程中的哪个因素对传输线阻抗误差影响最大，，，，，排名第一的可能还真就是它了。。。。。。。。。。。。。。。



高速先天生员-- 黄刚



高速先天生员-- 黄刚随着产品速率越来越高，，，，，人们对传输线阻抗误差的接受度也一定越来越小了，，，，，各人都怀揣着加工出来的板子传输线阻抗能做到10%、8%甚至5%误差的梦想。。。。。有梦想绝对是好事，，，，，高速先生支持每一个有梦想的人。。。。。可是光有梦想一定控欠好阻抗，，，，，高速先生一定会把你们摇醒，，，，，让你们好好思索下究竟有什么因素会影响加工的阻抗误差哈！






影响阻抗的因素有许多，，，，，高速先生之前文章也写过不少，，，，，今儿再给各人分享一些影响指数也贼高的因素，，，，，那就是流胶。。。。。。。。。。。。。。。

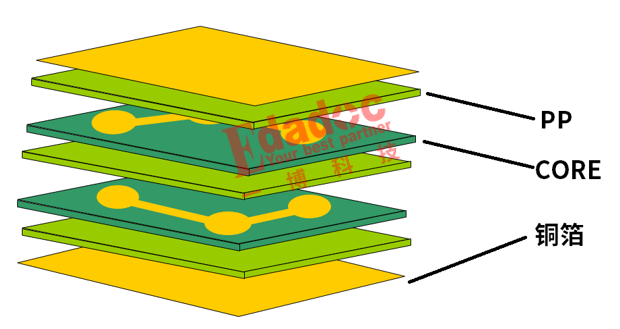

什么是流胶？？？？？简直又要花点篇幅从PCB加工工艺提及了。。。。。首先PCB叠层的组成各人应该知道哈。。。。。无论是几多层PCB板（虽然2层除外哈），，，，，它的组成部分都会由以下三个元素组成，，，，，那就是PP，，，，，CORE和铜箔。。。。。

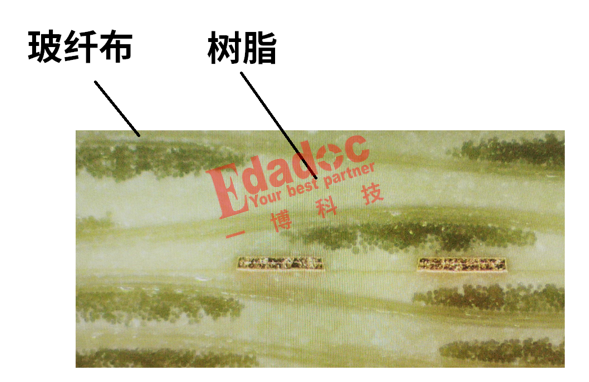

铜箔各人好明确，，，，，那就是铜嘛。。。。。PP和CORE各人都也不必以为他们差别很大，，，，，先说下PP哈。。。。。我们叫习惯了PP，，，，，着实它的学名叫半固化片Prepreg，，，，，它的组成元素就2个，，，，，玻璃纤维布和树脂，，，，，就像下面的切片图所示。。。。。

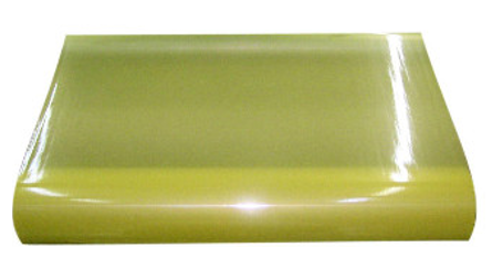

真实长啥样？？？？？就是下面那样了。。。。。其中玻璃纤维布，，，，，简称玻纤布，，，，，树脂，，，，，俗称胶水，，，，，它就是我们今天的要说的流胶的谁人胶了哈！

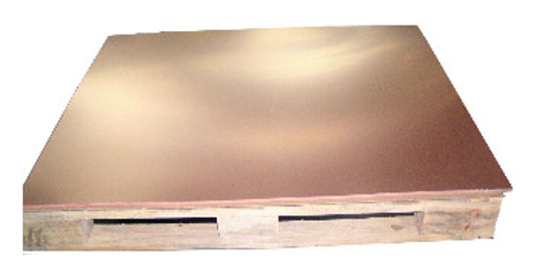

那什么叫CORE呢？？？？？也没什么重大，，，，，那就是把PP上下各加上一张铜箔，，，，，预先压合一次，，，，，实质上就是一个双面板，，，，，以是CORE的学名也叫芯板，，，，，就是下面那样了。。。。。




CORE和PP的差别点主要是2个，，，，，一是CORE多了上下两面的铜箔，，，，，二是CORE是预先压合好的PP，，，，，把CORE和PP在多层板中叠好再次高温压合的时间，，，，，CORE是不会再转变的了。。。。。那怎么能把多张CORE和PP压合成一个稳固的多层板呢？？？？？就主要靠CORE上下的PP内里的胶了。。。。。压适时的高温会把PP里的胶酿成近似液体状，，，，，然后填充多层板内里的逍遥，，，，，最后像胶水一样把多个CORE粘起来。。。。。






那流胶就是把多个CORE粘起来嘛，，，，，为什么会影响传输线的加工误差呢？？？？？最近恰恰有一个客户的阻抗测试效果，，，，，我们一起拿出来看看各人就知道了。。。。。

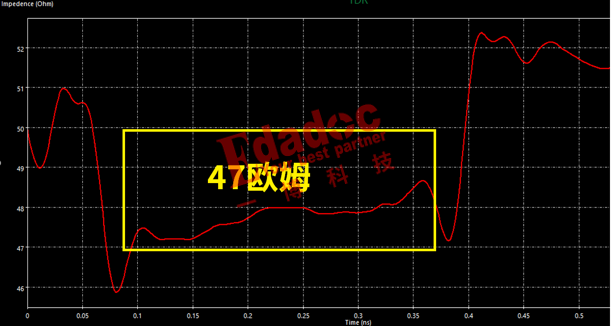

高速先生的一直气概，，，，，先说结论，，，，，那就是测试发明50欧姆传输线的阻抗加工后偏低了，，，，，只做到了47欧姆左右。。。。。由于这个是客户的一块要求很是高的测试板，，，，，因此47欧姆就不很好了。。。。。

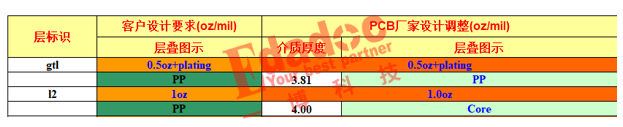

那要剖析缘故原由，，，，，首先就看看叠层？？？？？这个信号线走L2层，，，，，参考L1和L3层，，，，，L2和L3就是一个CORE了，，，，，L1层就是单独的铜箔，，，，，L1和L2之间是PP。。。。。

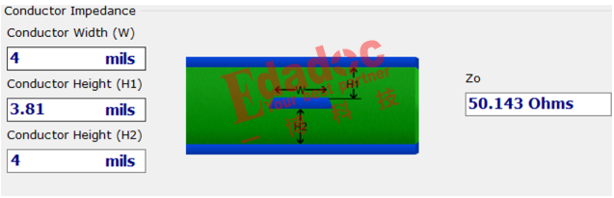

凭证工厂确认的叠层厚度和线宽，，，，，我们算了下阻抗，，，，，算出来是很好的，，，，，妥妥的50欧姆！




那一定是加工时哪个因素变掉了导致阻抗偏低呗。。。。�？？？？？突Ш芫澜幔�，，一定要找到缘故原由，，，，，那没步伐了，，，，，板子数据测试后，，，，，我们只能拿去切片看看了。。。。。不看不知道，，，，，一看吓0.5跳。。。。。

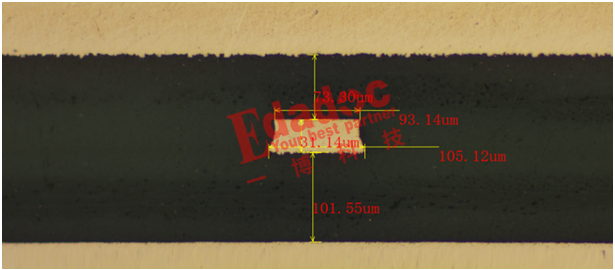

能看到线宽和设计的4mil基本上收支不大，，，，，下面L2和L3层的CORE也很稳固，，，，，在4mil左右。。。。。最大的问题是L1和L2层的PP厚度咋就和确认的叠层差那么远呢？？？？？叠层上显着写的厚度是3.81mil，，，，，切片看到的只有2.9mil，，，，，少了1mil那么多？？？？？！和板厂确认了PP的型号是对的，，，，，用的PP自己的厚度就是3.8mil左右没误差。。。。。3.8mil的PP压合完只有2.9mil了？？？？？

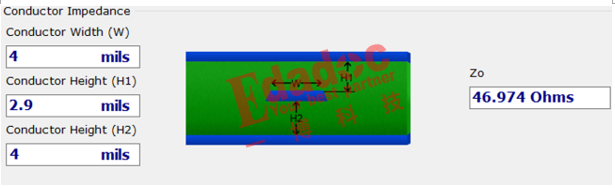

简直，，，，，最大的问题就是在这里，，，，，若是L1和L2层的PP厚度从3.8mil酿成2.9mil后，，，，，加工出来的阻抗就真的酿成了47欧姆左右了，，，，，也。。。。。。。。。。。。。。。没误差！！！�。。。。。。。。。。。�

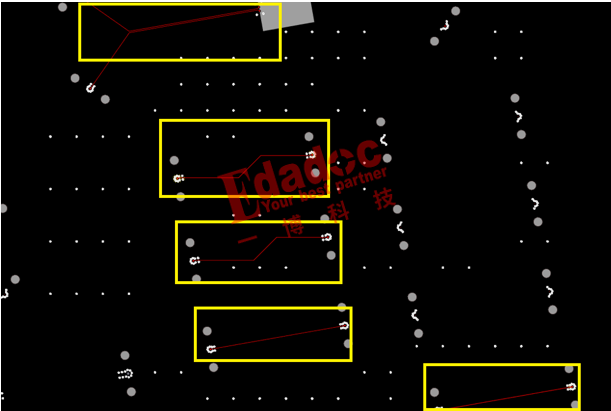

对啥啊对，，，，，47欧姆阻抗我会算啊！！！�。�，，要害是为什么PP压合后直接少了快要1mil啊！！！�。�，，我想知道的是这个问题啊！！！�。。。。。。∮捎谡飧鱿钅渴强突ё约夯牟馐园澹�，，那我们就提出要不看看客户的设计图。。。。。翻开设计图看到之后，，，，，客户率先揭晓意见：你们看，，，，，在L2层为了扫除其他走线的滋扰，，，，，我就只走了7、8根待测的信号线，，，，，其他都是空的啊！！！�。�，，应该不保存走线之间的滋扰导致阻抗转变啊！！！�。〖蛑卑。。。。。�，，这一层也就那么几根信号线，，，，，都离得远远的，，，，，一定不会有什么滋扰啊！！！�。�






终于到高速先生发话了：这就对了嘛！

简朴的几个字就定位了阻抗偏低的最大问题。。。。。。。。。。。。。。。
