隔离地过孔要放那里 ，，，，，才华最有用镌汰高速信号过孔串扰？？？？？？？？
宣布时间：2025-10-28 17:16:20
高速先天生员--黄刚
过孔关于高速链路的主要性不言而喻 ，，，，，之前的许多文章中 ，，，，，高速先生主要先容过孔自己的优化方法和遇到的问题 ，，，，，感受各人都有点审美疲劳了。。。。。。那今儿 ，，，，，Chris换点别的来讲讲 ，，，，，那换啥好呢？？？？？？？？额 ，，，，，照旧过孔。。。。。。。。。。。。。。。。。。

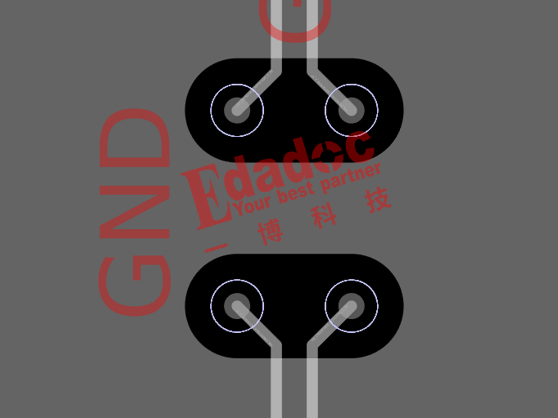

别急嘛 ，，，，，虽然也照旧过孔 ，，，，，可是角度是差别的嘛。。。。。。今天我们来讲讲两对高速过孔之间的串扰怎么通过合理的妄想隔离地过孔放的位置来镌汰。。。。。。说白了 ，，，，，我们这篇文章想研究的是两对高速信号的过孔位置定了之后 ，，，，，究竟地过孔要放在哪个位置能最洪流平的减小串扰哈！例如下面这个设计图 ，，，，，两对信号过孔位置牢靠后 ，，，，，要怎么加地过孔的效果最好呢？？？？？？？？

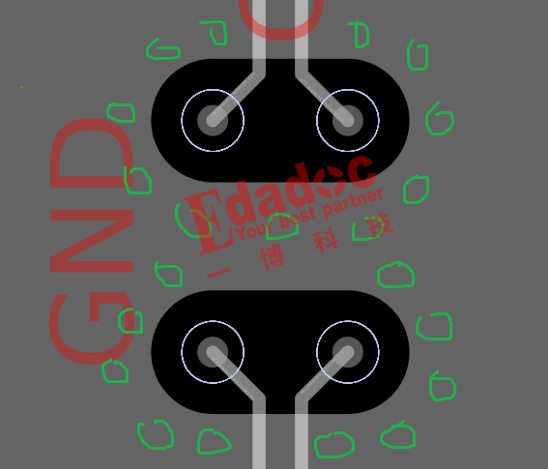

虽然一些极端主义的朋侪一定第一时间跳出来 ，，，，，像下面那样 ，，，，，我所有塞满那一定就很好啊�。。。。。。。。。。。。。。。。。�

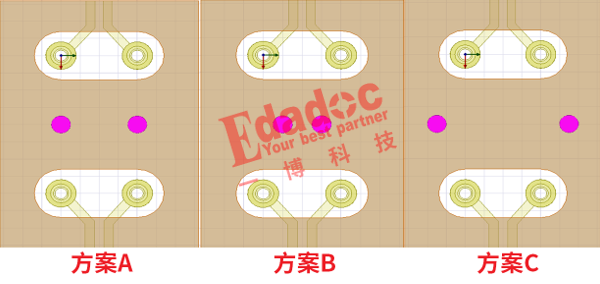

额 ，，，，，虽然简直也没错 ，，，，，只是有点不切现实罢了。。。。。。若是我们团结到现实项目的空间限制 ，，，，，每对信号过孔旁边只能加2个隔离地过孔的时间呢？？？？？？？？那究竟放在哪个位置 ，，，，，过孔间的串扰更好呢？？？？？？？？这次Chris给你们几种选择 ，，，，，划分是下图的A ，，，，，B ，，，，，C三个计划。。。。。。
相信大部分会选择计划A的方法吧 ，，，，，把地过孔打在信号过孔水平偏向的左右双方。。。。。。对例如案A ，，，，，计划B就是在竖直划分往上下远离点来打 ，，，，，计划C就是在竖直偏向划分往上下靠近点来打。。。。。。列位设计工程师你们以为上面三种计划的串扰究竟哪种好呢？？？？？？？？

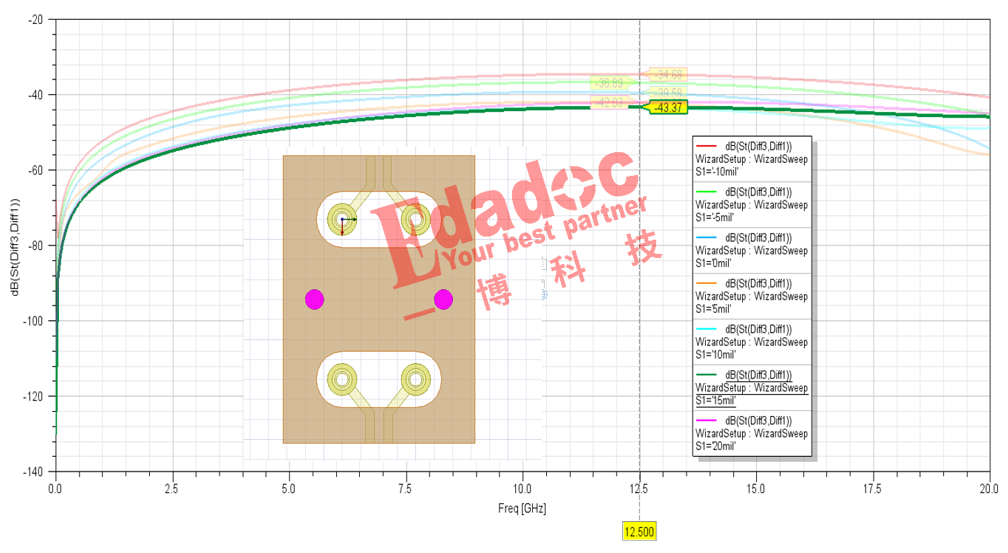

罢了罢了 ，，，，，列位感性的朋侪们 ，，，，，Chris照旧通过相对较量理性的仿真效果来告诉你们吧。。。。。。我们从计划B的远离的计划逐步的往计划C的靠近的计划去扫描 ，，，，，仿真效果告诉我们的是 ，，，，，计划C的地过孔靠近的计划串扰是最好的 ，，，，，如下图：

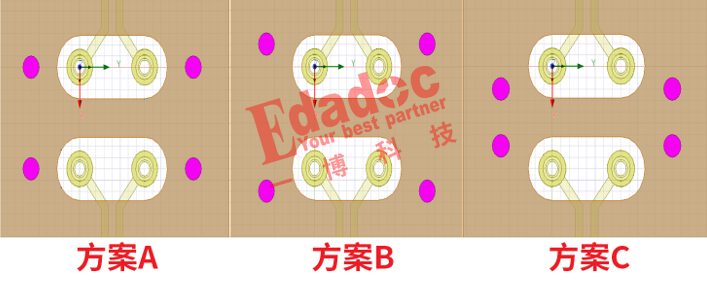

不平？？？？？？？？那Chris再考各人一题呗 ，，，，，同样也照旧这两对信号过孔 ，，，，，我们在两对信号过孔中心只允许加2个隔离地过孔 ，，，，，同样Chris给各人三种选择的计划 ，，，，，那你们又以为以下的哪种计划串扰是最好的呢？？？？？？？？
这次还要硬撑不 ，，，，，要不团结上面的谁人case好好想想？？？？？？？？经由一系列的动头脑和比照剖析后 ，，，，，是不是各人一致以为计划B是最好的呢？？？？？？？？
主要是上面第一个case之后获得的灵感 ，，，，，也就是隔离地过孔越靠近 ，，，，，串扰越好。。。。。。然而 ，，，，，仿真扫描后的效果又会让各人再跌一次眼镜。。。。。。对从近到远的地过孔位置举行扫描 ，，，，，发明靠近的是最差的（红色曲线） ，，，，，远离的这种反而是串扰最好的设计。。。。。。
还来不？？？？？？？？要不算了吧 ，，，，，各人先消化消化上面2个case先吧 ，，，，，想想为什么不是我们想象的那种情形是串扰最好的设计。。。。。。同时也再一次的证实晰过孔的优化真的没那么简朴 ，，，，，绝对不是简朴的拍个脑壳就能获得最好的计划。。。。。。无论是高速过孔自己的优化 ，，，，，照旧过孔间串扰的优化 ，，，，，着实都是很难通过履历甚至通例理论去解决 ，，，，，现在看起来 ，，，，，仿真绝对是更好的选择了哈！
