PCB设计案例 > 被人忽视的“ILD”指标，，，，，，，，竟隐藏着高速PCB设计的焦点头脑

被人忽视的“ILD”指标，，，，，，，，竟隐藏着高速PCB设计的焦点头脑

宣布时间：2024-11-25 15:35:11

经常把高速信号做砸的朋侪们都知道要体贴通道的插损“IL”这个无源指标，，，，，，，，而那些能把高速信号做好的朋侪除了关注它之外，，，，，，，，一定还会去关注一个缩写叫“ILD”的指标。。。。。。。。。。。。。。。

高速先天生员-- 黄刚

咋滴，，，，，，，，不知道“ILD”就做欠好高速设计啦？？？？？？？感受是为各人做欠好高速信号又找到了一个新的捏词是吧。。。。。言归正传，，，，，，，，关于许多硬件的朋侪或者设计的朋侪，，，，，，，，提及高速信号的无源指标，，，，，，，，第一反应就是插损。。。。。插损是SI的专业术语，，，，，，，，用许多朋侪自己的话来说就是消耗或者叫衰减。。。。。虽然这个指标也是很主要，，，，，，，，通常去设计一个长链路的时间，，，，，，，，协议的插损要求影响着布线的长度，，，，，，，，板材的选择，，，，，，，，芯片间的结构甚至的结构的变换等，，，，，，，，以是我们经常遇到许多客户都体贴消耗能不可知足要求，，，，，，，，知足的情形下能不可只管小。。。。。

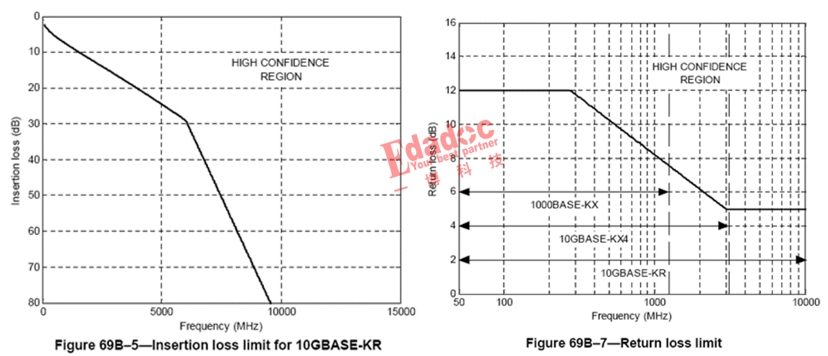

我们就以各人较量熟悉的10GBase-KR信号为例，，，，，，，，来先容今天的猪脚“ILD”。。。。。先请出各人较量熟的插损和回损的协议要求，，，，，，，，10Gbps信号，，，，，，，，我们在插损指标上体贴的是5GHz位置的消耗情形，，，，，，，，为什么10Gbps信号看的是5GHz频点呢？？？？？？？这个可以翻翻刚写不久的这篇文章《显着我说的是25G信号，，，，，，，，你却让我看12.5G的消耗？？？？？？？》，，，，，，，，看完相信就不会再有疑问了。。。。。另外顺便提下回损，，，，，，，，回损在协议中一样平常会笼罩到基频的2倍，，，，，，，，10GBase-KR插损回损的协议指标就如下所示了。。。。。

虽然，，，，，，，，关于各人都较量熟悉的工具，，，，，，，，高速先生通常就一笔带过了。。。。。虽然，，，，，，，，上面的插损回损这些无源指标都出自于IEEE的文档中，，，，，，，，不得不说，，，，，，，，文档的页数是真的不少，，，，，，，，以是我们有理由相信各人在找到插损回损指标后就关闭它了。。。。。若是稍微有一点点恒心的话，，，，，，，，着实这个10Gbps信号尚有一个很主要的指标，，，，，，，，就是“ILD”了，，，，，，，，指标是这样形貌的：

ILD指标，，，，，，，，翻译成中文可以叫做插损偏离度。。。。。高速先生帮各人明确下哈，，，，，，，，着实它讲的是在我们仿真获得某条高速设计链路的插损后，，，，，，，，然后协议的算法会去做真实插损曲线的fitted曲线，，，，，，，，所谓fitted曲线，，，，，，，，着实就是算法凭证现实获得的插损曲线通过几个基本算法取平均值，，，，，，，，获得的就是理想插损情形和真实插损情形的关系式。。。。。然后通过ILD指标来表征他们之间的差别，，，，，，，，协议要求这个差别必需在一个规模内，，，，，，，，不可太大。。。。。

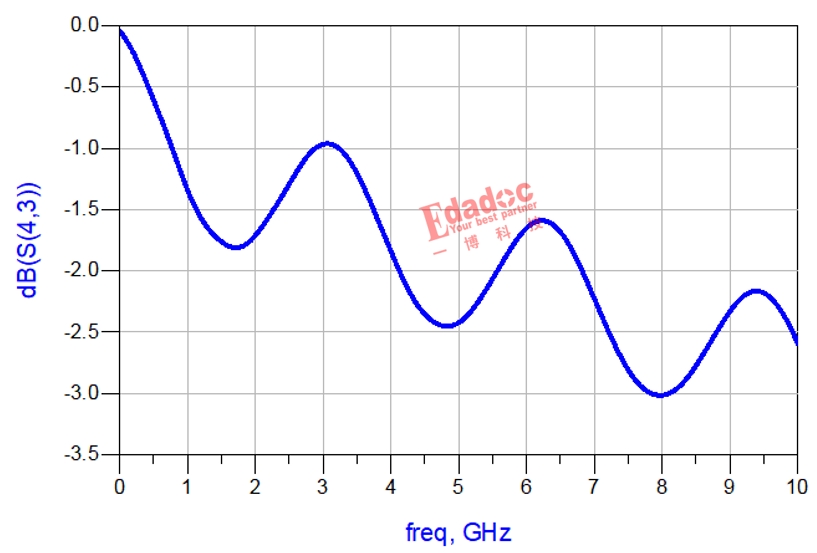

没关系，，，，，，，，各人也知道高速先生的作风，，，，，，，，一定会让各人弄懂。。。。。我们来举个例子哈，，，，，，，，假设我们提取到某个现实设计链路的插损曲线是下面这样的，，，，，，，，是不是有一些自己做仿真的朋侪也一经提取过这样的参数呢？？？？？？？虽然各人第一反应就以为不是很好是吧，，，，，，，，可是若是从插损的协议指标来看，，，，，，，，却又是很轻松能知足协议要求的。。。。。

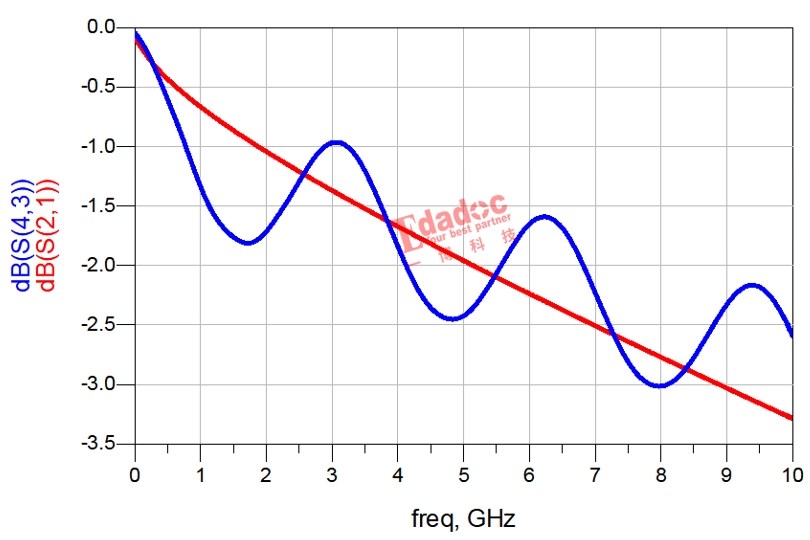

那么这个时间可以用ILD指标去卡，，，，，，，，通过协议的算法就获得了上面这个真实链路的fitted曲线，，，，，，，，就是下面红色这条。。。。。

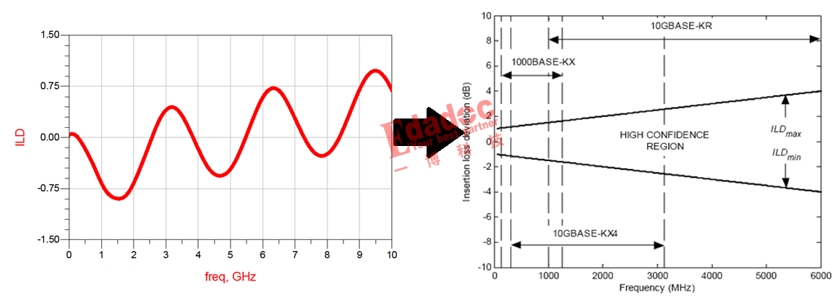

然后凭证ILD的公式，，，，，，，，用真实的插损曲线（蓝色）减去fitted出来的理想插损曲线（红色），，，，，，，，就获得了ILD的效果：虽然你就可以和上面的ILD协议要求去比照了。。。。�；；；；；；购�，，，，，，，，看起来也还在ILD协议要求规模内。。。。。

那究竟这个ILD的指标对信号质量有几多的影响度呢？？？？？？？我们通过各人都以为较量直观的眼图来先容哈。。。。。

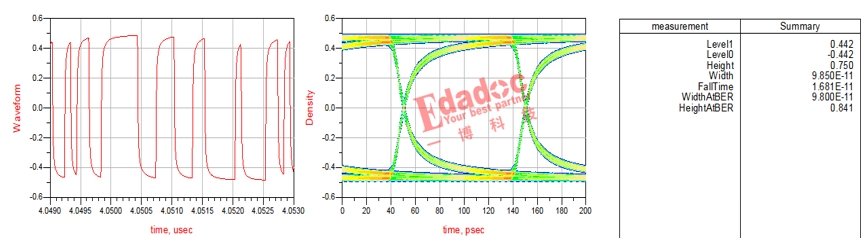

我们首先就较量真实的插损和fitted后的插损对眼图的影响，，，，，，，，用两个插损S参数模子划分在10Gbps数据通道去跑眼图，，，，，，，，峰峰值为1V的发送信号。。。。。我们首先看看fitted插损的眼图效果：还不错，，，，，，，，眼图有841mV，，，，，，，，眼宽是98ps。。。。。

那么我们再看看真实插损参数的眼图效果，，，，，，，，各人猜猜是变好照旧变差呢？？？？？？？

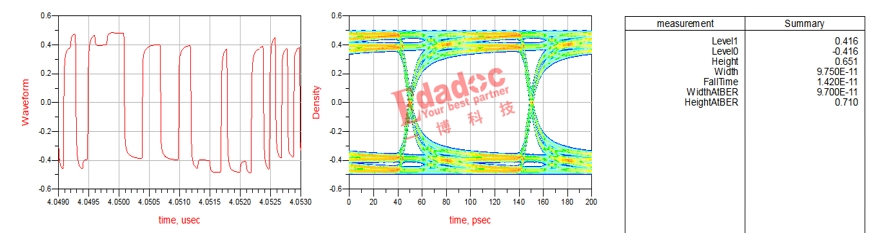

那必需是变差�。。。。。《妓盗�fitted走线是真实插损的理想情形了，，，，，，，，眼图效果如下：眼高居然只有710mV了，，，，，，，，眼宽也减小了，，，，，，，，只有97ps。。。。。

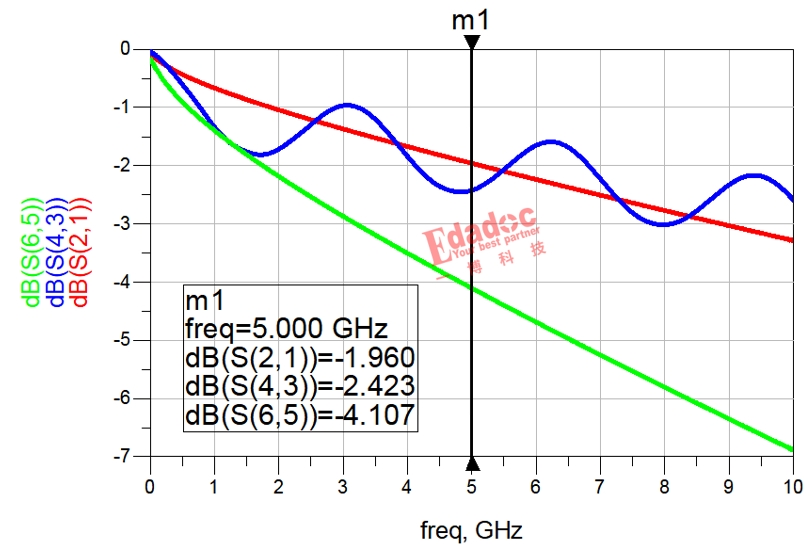

可恶！原来我们仿真出来的插损曲线和理想情形下的居然还真不小。。。。。�？？？？？？杉飧�ILD指标照旧有它自己的意义在内里。。。。。为了再证实下ILD指标的主要性，，，，，，，，我们再加一种插损的case去仿真。。。。。凭证上面说的，，，，，，，，fitted曲线是真实插损的理想版，，，，，，，，好是正常的。。。。。那么我们就加一种case，，，，，，，，就是下面绿色的插损case。。。。。

红色的fitted曲线比专业术语真实的蓝色插损曲线的眼图效果好了很好，，，，，，，，那么有没有可能并不是红色的曲线好，，，，，，，，而是蓝色的真实链路插损差呢？？？？？？？那么我们就加了绿色的这条曲线，，，，，，，，绿色曲线在所有频段都比蓝色的真实插损要差，，，，，，，，尤其是高频部分，，，，，，，，多出一倍的消耗。。。。。若是像以前只凭证插损的协议指标去卡的话，，，，，，，，绿色一定比蓝色要差许多许多。。。。。各人以为用绿色的插损曲线去跑眼图，，，，，，，，效果会真的差许多许多吗？？？？？？？

效果是下面这样的：眼高655mV，，，，，，，，眼宽93ps。。。。。

真出乎意料�。。。。。∪庋劭杉罅艘槐断牡穆躺�，，，，，，，，居然并没比真实的蓝色插损曲线的眼图效果差太多，，，，，，，，这简直也再一次证实ILD这个指标保存的意义，，，，，，，，单单看插损指标并不可很好的包管链路的信号质量。。。。。最后总结一下，，，，，，，，从插损的效果来看，，，，，，，，现在各人知道了的插损曲线在差别频率之间的波动若是很大，，，，，，，，那一定它的ILD指标就不会很好，，，，，，，，同时也会很是影响眼图的性能。。。。。那么回归到设计上，，，，，，，，究竟会有哪些设计问题导致ILD指标较量差呢？？？？？？？没错，，，，，，，，各人又猜对了，，，，，，，，这个就是高速先生留给各人的问题了哦！
