过孔不添乱，，，，，兴趣少一半
宣布时间：2025-03-31 11:52:35
高速先天生员--姜杰
高速先生最近写了不少先容高速信号仿真的文章（文章链接汇总，，，，，看这篇就够了《聊聊100G信号的仿真》）。。。。。。。雷豹逐一研读后感受获益匪浅，，，，，甚至一度以为自己强的恐怖，，，，，不过，，，，，在得知即将认真一个112Gbps的仿真项目后，，，，，几多照旧有点小主要，，，，，就像期待男友的少女……
虽然是改板设计，，，，，事实信号速率摆在那里，，，，，雷豹丝绝不敢大意。。。。。。。经由前期的麋集相同和准备事情，，，，，单板终于进入了仿真阶段。。。。。。。
其中，，，，，BGA高速信号管脚的优化方法，，，，，暂时保存之前的设计，，，，，最终计划有待仿真确认。。。。。。。

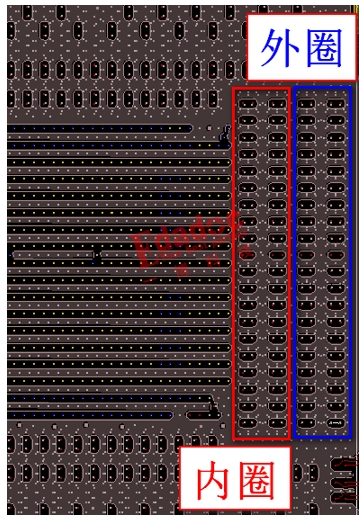

凭证高速信号的管脚漫衍，，，，，为减小TX与RX之间的串扰，，，，，二者需要分层布线。。。。。。。同时，，，，，为减小反向信号之间线穿孔带来的串扰（不知道在说啥的朋侪看这里《TX RX分层，，，，，怎么分才对 ？？？？ ？》），，，，，关于TOP面结构的BGA，，，，，外圈管脚对应的高速信号走线，，，，，选择靠TOP面的层面，，，，，扇出过孔的Z轴偏向有用长度较短（简称短过孔）；；； ；；；内圈管脚对应的高速信号走线，，，，，选择靠BOTTOM面的层面，，，，，扇出过孔的Z轴偏向有用长度较长（简称长过孔）。。。。。。。
以是，，，，，现在的问题就是该怎样对长、短两种过孔划分举行优化了。。。。。。。

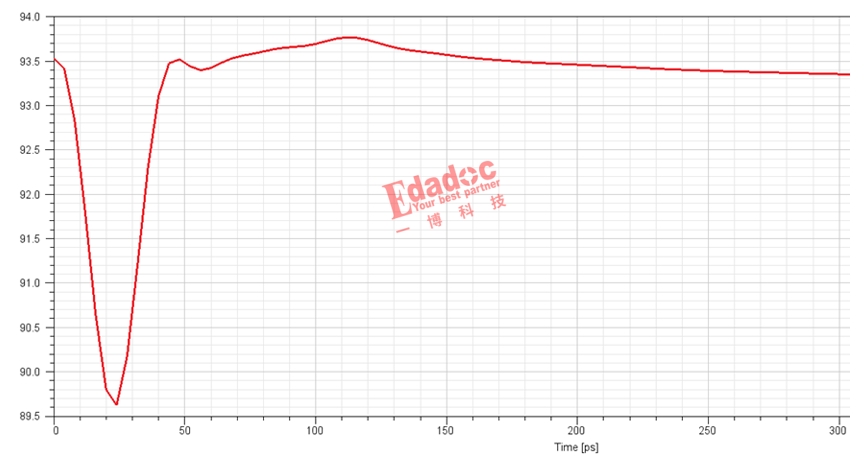

雷豹决议先看短孔的情形，，，，，由于短孔通常呈容性，，，，，优化要领也较量简朴，，，，，反焊盘咔咔一顿挖就行了。。。。。。。果真，，，，，短孔阻抗和预期的一样，，，，，是偏低的。。。。。。。
一通操作猛如虎，，，，，短孔阻抗很快就抵达了较量理想的水平。。。。。。。
接下来是长孔，，，，，上一次优化感性长孔的痛苦回忆让雷豹心有余悸，，，，，深呼吸，，，，，先摸摸底，，，，，仿真看看原设计的阻抗有多夸张。。。。。。。

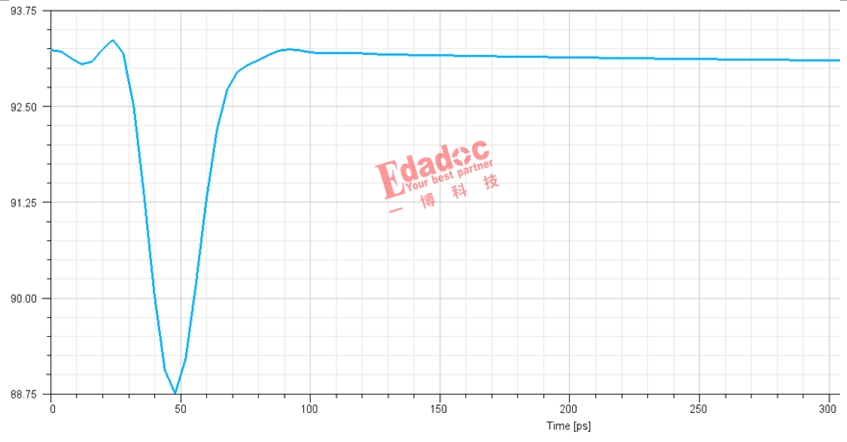

出人意料，，，，，Z轴有用长度123mil的长过孔，，，，，阻抗居然也呈容性特征！
怎么回事 ？？？？ ？原来憋足劲想要大展拳脚的雷豹，，，，，感受像是一拳擂在了棉花上。。。。。。。
他的第一反应是，，，，，Layout攻城狮熟读高速先生文章，，，，，长孔使用了孔径较大的过孔。。。。。。。检查发明长孔和短孔的过孔相同，，，，，孔径8mil。。。。。。。
那就只有过孔漫衍的影响了。。。。。。� ？？？？ ？墒�，，，，，Pitch一样的管脚扇出方法不应该也是一样的吗 ？？？？ ？

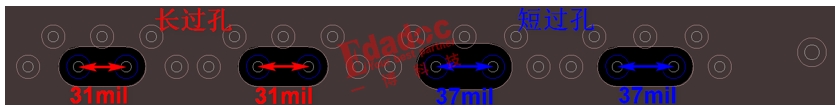

虽然以为统一个BGA差分过孔扇出方法不大可能差别，，，，，雷豹照旧最先仔细比对，，，，，还真就找出了差别：短过孔的N、P信号过孔对内间距37mil，，，，，长过孔的只有31mil！
看到原版设计两种过孔间距的纪律性漫衍，，，，，雷豹似乎明确了什么。。。。。。。为此，，，，，他专门做了个比照，，，，，其它条件稳固的情形下，，，，，把长过孔的间距也增添至37mil，，，，，果不其然，，，，，感性过孔如约而至，，，，，阻抗再次飘高。。。。。。。
找到缘故原由，，，，，剩下的就好办了。。。。。。。容性过孔嘛，，，，，熟悉的配方，，，，，熟悉的套路，，，，，雷豹手到擒来，，，，，很快完成了长孔的阻抗优化。。。。。。。
通过这个案例，，，，，雷豹也琢磨出了点门道：没有什么是一成稳固的，，，，，只要能优化性能，，，，，BGA扇出过孔的间距同样可以用来做文章，，，，，正所谓：
“别人笑我太疯癫，，，，，
我笑他人看不穿。。。。。。。”
不见阻抗突变处，，，，，
无峰无谷无波涛。。。。。。。
看来，，，，，原版背后有能手，，，，，雷豹迫缺乏待的去OA流程溯源，，，，，师傅Chris的名字赫然入目……
