基于Orin芯片的智能驾驶设计案例
宣布时间：2025-10-09 12:06:31
|
种别 |
智能驾驶 |
|
产品所属行业 |
智能驾驶 |
|
主要芯片 |
Orin |
|
Pin数 |
29320pin |
|
层数 |
12层 |
|
主要信号以及速率 |
LPDDR5 3200Mbps Pcie4.0 16Gbps
|
|
难点 |
1、 LPDDR5的设计，，，，，速率3200Mbps，，，，，手册要求需减小stub，，，，，且每根信号换层位置要打换层过孔；；； ；；；；； 2、 Orin芯片所需电源通流较大，，，，，50A以上的电流有好几路，，，，，电源的通流设计是一浩劫点；；； ；；；；； 3、 摄像头�？？？？？？？榈纳杓�，，，，，这部分信号是速率是6G的信号，，，，，既有载流需求，，，，，也需要严酷举行阻抗控制；；； ；；；；；
|
|
对策 |

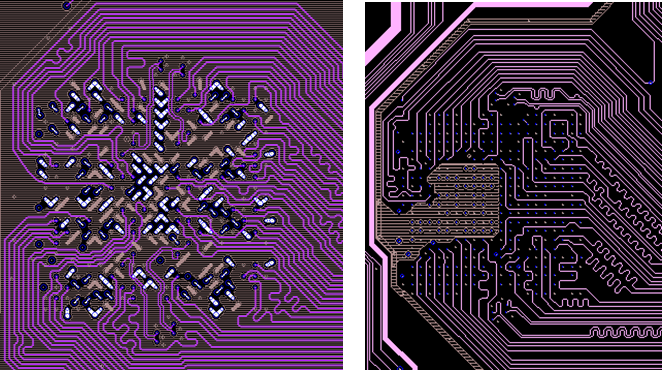

1、 由于单板上LPDDR5用的是镁光的MT62F1G64D8EK ，，，，，这个颗粒是0.65mm Picth的BGA，，，，，用通孔设计的话，，，，，无法知足手册要求，，，，，故接纳HDI设计，，，，，尽最大可能减小信号的Stub；；； ；；；；；并且用HDI设计的话，，，，，也能阻止通孔打断参考平面的铜皮，，，，，有利于走线参考的一连性；；； ；；；；；

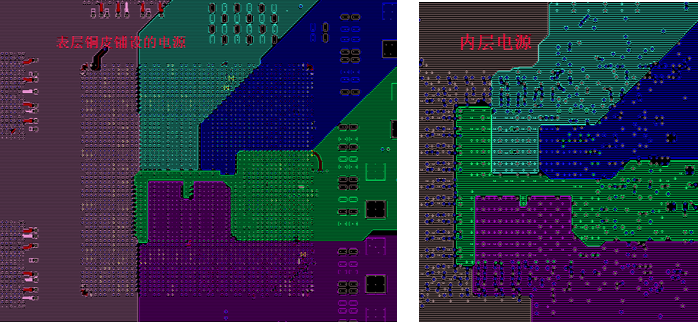

2、 电源通流方面，，，，，由于板厚、叠层的限制（1.6MM板厚，，，，，12层），，，，，电源层铜厚只有1Oz，，，，，单靠电源一层很难知足所需通流；；； ；；；；；经内部多次实验，，，，，通过充分使用其它走线层的空间增强，，，，，来知足通流，，，，，经起源仿真，，，，，基本抵达芯片手册要求；；； ；；；；；见下图所示，，，，，差别颜色代表差别电源

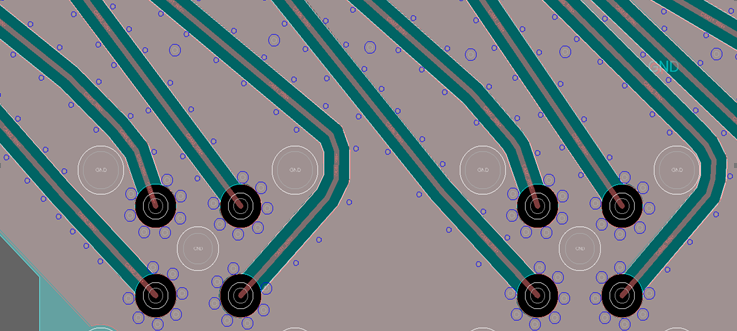

3、 摄像头�？？？？？？？榈腉MSL信号速率6Gbps，，，，，基于此速率，，，，，一定是要控阻抗，，，，，且按高速处置惩罚 。。。。。 。可是此信号尚有载流需求，，，，，通例的阻抗线线宽无法知足载流需求；；； ；；；；；综合思量通过隔层参考设计，，，，，既能控阻抗又可以让信号走较粗的线宽，，，，，知足载流需求 。。。。。 。
|
