6U工控板卡设计案例
宣布时间：2025-10-06 08:44:06
|
种别 |
VPX 6U工控板卡 |
|
产品所属行业 |
通讯产品 |
|
主要芯片 |
龙芯3A4000 龙芯7A1000
|
|
单板类型 |
通讯主板 |
|
Pin数 |
20177 |
|
层数 |
18 |
|
最高信号速率 |
10Gb/s |
|
难点 |
1、 芯片国产化设计，，，，，，封装变大，，，，，，电路工具变多，，，，，，结构牢靠（VPX 6U），，，，，，同时还要兼容多种散热计划，，，，，，结构限制较多，，，，，，整板结构空间有限，，，，，，Pin Density(pins/sq in)抵达200；； ；；； 2、 板厚限制，，，，，，层面受限，，，，，，布线空间主要；； ；；； 3、 12V主要电流需要从上到下，，，，，，中心有DDR，，，，，，通道十分有限；； ；；； |
|
其他 |
10G信号 SATA、PCIE3.0、DDR4等；； ；；； |
|
我司对策 |

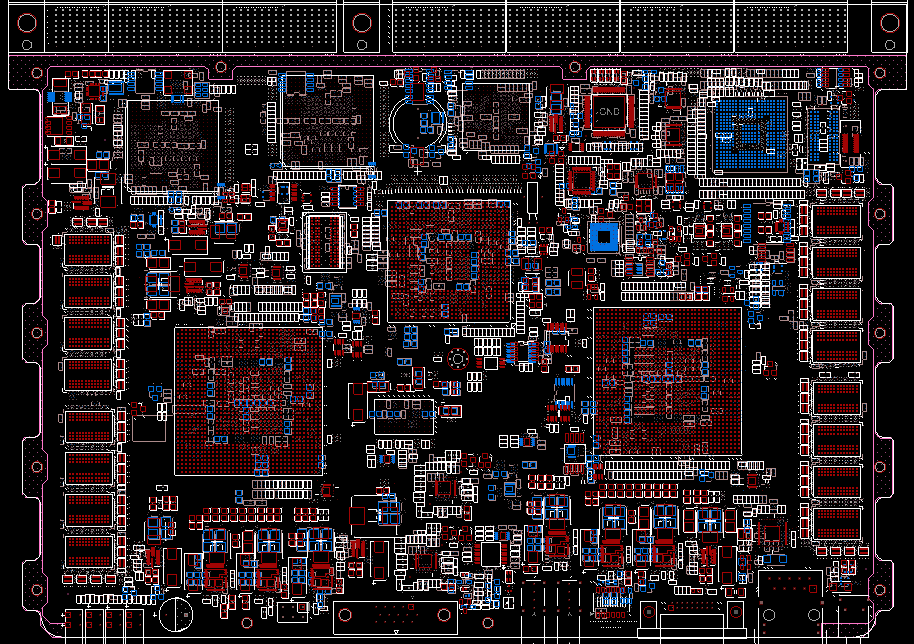

1、 结构空间有限的对策： Ø 参考其他设计的计划，，，，，，建议客户优化电路，，，，，，给出国产计划的替换物料，，，，，，多个自力的电源用一个多路电源替换，，，，，，镌汰电源模浚�？ ？ ？？？ ？椋�，，，，，降低整体密度；； ；；； Ø 与客户探讨，，，，，，精减部分非须要的电路（不影响单板的现实功效的条件下）；； ；；； Ø 与客户多次现场互动，，，，，，多次优化结构计划，，，，，，经与结构确认，，，，，，将CPLD安排背面，，，，，，有用解决了因安排扣板而带来的正面空间主要的问题；； ；；； 经多次调解，，，，，，最终结构得以放下：

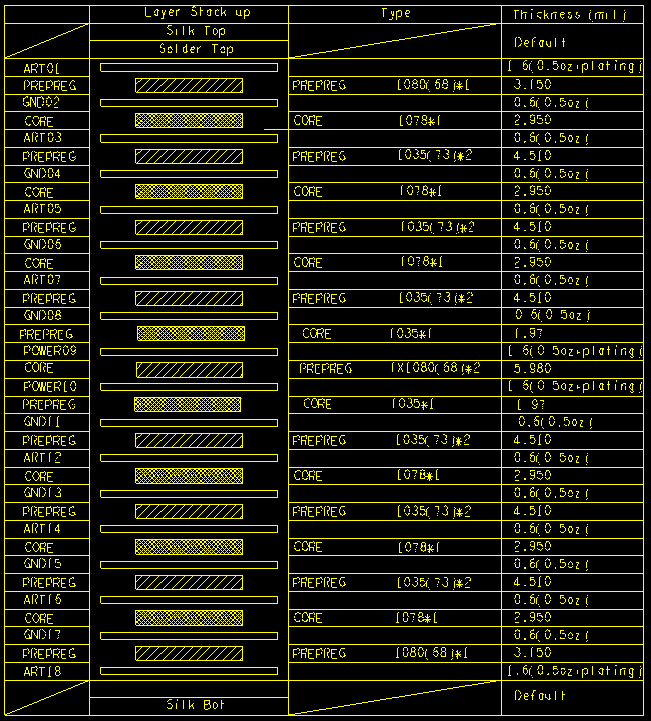

2、 布线空间对策：DDR正反贴，，，，，，前端还加了串阻，，，，，，层叠接纳二压设计，，，，，，DDR数据线上下层完全脱离，，，，，，镌汰所有买通孔带来的平面被打断问题；； ；；；

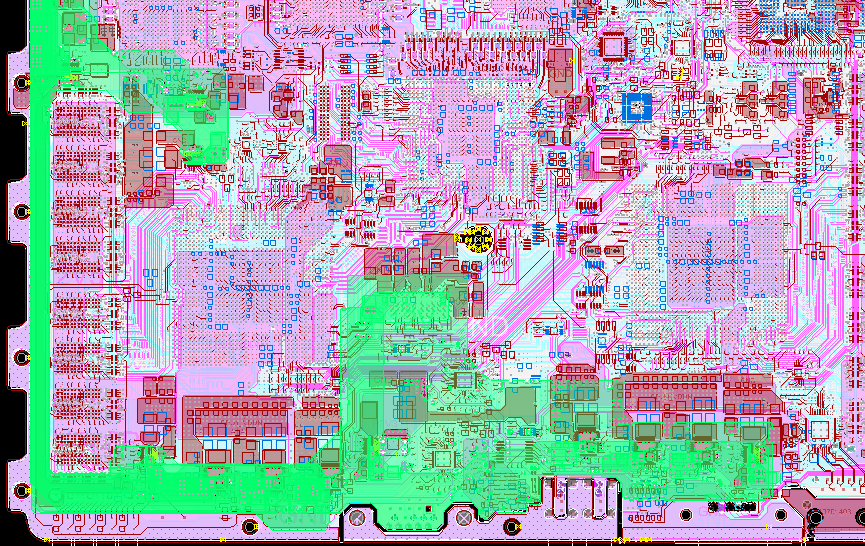

3、 12V电源对策：妄想两个1OZ铜厚的电源层（因板厚限制，，，，，，走线层均为0.5OZ），，，，，，12V靠板边走，，，，，，走线层空的都增添补强，，，，，，并配合SI仿真验证，，，，，，电源知足相关指标要求；； ；；；
|
